JZF- Ⅰ型側裝式磁翻柱液位計，是我廠吸收國內、外同類產品，并加以改進、提高，按原化學工業部頒布的磁性浮子式液位計技術條件 HG/T 2742-1995 研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。
　　該系列磁性液位計可以做到高密封、防泄漏和適應壓、高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板 ( 管 ) 液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管、板式液位計具有更高的可靠性、安全性、先進性、實用性。側裝式磁翻 柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖：配上靜壓式液位變送器或干簧- 電阻式液位變送器�？蓪⒁何�、界位信號轉換成二線制 4~20mADC 標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行各業生產過程中的液位測量與控制。
結構原理
　　液位計根據浮子原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉 180 °，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際調高度，從而實現液位的指示。
應用須知
• 液位計測量中心距離超過 3m ，需用加固法蘭或耳攀做固定。
• 液位計安裝必須垂直，以保持磁性浮子在上下運動自如。
• 液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
• 液位計筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
• 為防止運輸途中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠 前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
• 打開底法蘭悶板，裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝 !
• 液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
• 液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂 ( 若遇此現象，可用磁鋼重新校正 ) 。
• 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

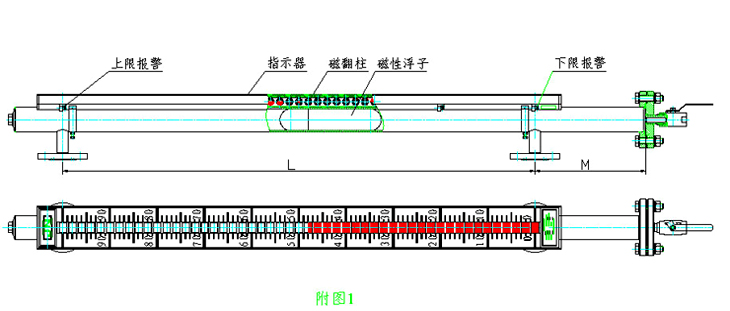

• 根據介質情況，可定期清洗主導管，清除管內沉積物雜質。 （液位計結構圖）
